Clasificaciones de incendios para la protección de paredes explicadas: ASTM E84 Clase A frente a EN 13501 frente a GB 8624

ASTM E84 Class A, EN 13501 y GB 8624 son tres sistemas regionales de clasificación contra incendios distintos. No son intercambiables. Cada uno mide diferentes aspectos del rendimiento contra incendios. Especificar la clasificación incorrecta puede causar inspecciones fallidas, envíos rechazados o instalaciones inseguras. Este artículo ayuda a los lectores a comparar estos sistemas de clasificación contra incendios para la protección de paredes, identificar qué norma se aplica a su proyecto y verificar las declaraciones de los proveedores.

Puntos clave

• Las clasificaciones contra incendios difieren según la región: ASTM E84 para Norteamérica, EN 13501 para Europa y GB 8624 para China. Cada una utiliza diferentes pruebas y escalas.

• Nunca intercambie las clasificaciones entre sistemas. Un producto que pasa una norma puede fallar en otra, lo que provoca envíos rechazados o inspecciones fallidas.

• Verifique siempre la clasificación exacta que exige su código de construcción local. Solicite informes de prueba completos y compruebe la acreditación del laboratorio.

•

Por qué difieren las clasificaciones contra incendios para la protección de paredes

Normas regionales y códigos de construcción

Los productos de protección de paredes deben cumplir con el código contra incendios del país donde se instalan. Estados Unidos se basa en ASTM E84, donde la Clase A es el objetivo común para el revestimiento de paredes. Europa utiliza EN 13501-1, y la Clase B con las subclasificaciones s1,d0 es un requisito frecuente. China sigue la norma GB 8624, donde B1 o A2 es típico para paneles de pared.

Estos tres sistemas surgieron de tradiciones normativas separadas. Cada uno responde a una pregunta diferente sobre cómo se comporta un material en un incendio. Un producto que pasa una prueba no pasa automáticamente otra.

El riesgo de asumir la equivalencia

La equivalencia directa entre normas no siempre es sencilla. Los métodos de prueba difieren, los umbrales de aprobación difieren y la aplicación prevista del material difiere. ASTM E84 Class A requiere un índice de propagación de llama de 25 o menos, medido en un túnel de 25 pies. EN 13501-1 Class B evalúa la reacción al fuego mediante un conjunto diferente de pruebas. GB 8624 combina la combustión superficial con datos de rendimiento adicionales.

Una clasificación obtenida bajo una norma no dice nada sobre el rendimiento bajo otra.

Esta brecha crea un peligro real para los especificadores. Un proveedor puede presentar un informe de ASTM E84 Class A para un proyecto que requiere EN 13501-1 Class B. El documento parece impresionante, pero no cumple con el código contra incendios local para el revestimiento de paredes. Los inspectores rechazan la instalación, los envíos se quedan en la aduana y el proyecto se estanca.

El enfoque más seguro trata cada norma como su propio idioma. Confirme la clasificación exacta que exige su código de construcción y, a continuación, verifique que el producto cuenta con dicha clasificación emitida por un laboratorio acreditado.

Comparación lado a lado de un vistazo

Región, método de prueba y parámetros clave

Los tres sistemas sirven a diferentes mercados y se basan en diferentes aparatos. La siguiente tabla resume las diferencias principales.

La norma EN 13501-1 se considera ampliamente más exhaustiva que la ASTM E84. Trata la producción de humo y las gotitas inflamables como parámetros separados. La norma ASTM E84 solo informa un índice de desarrollo de humo y no aborda las gotitas en absoluto.

Significado de las clases y diferencias de escala

Las designaciones de letras parecen similares sobre el papel. Sus significados no se corresponden. La clase A de la ASTM E84 significa un índice de propagación de llama de 25 o menos y un índice de desarrollo de humo de 450 o menos. Este es un resultado de combustión superficial, no una prueba de no combustibilidad. La clase B de la norma EN 13501-1 describe la reacción al fuego según la prueba del elemento único de combustión (Single Burning Item), y el sufijo s1,d0 confirma poco humo y ausencia de gotitas inflamables. El grado GB 8624 B1 marca un material difícil de encender, mientras que A1 y A2 indican un rendimiento no combustible o de combustibilidad limitada.

Estas escalas van en direcciones diferentes y miden cosas distintas. Un producto puede tener una clasificación de superficie Clase A según ASTM E84 y una clasificación de reacción al fuego B1 según GB 8624 al mismo tiempo sin conflicto. Es por eso que las aprobaciones de revestimiento de paredes según los códigos contra incendios deben nombrar el estándar, la clase y la subclasificación exactos. Un hospital que especifica paneles de pared conrequisitos de clasificación contra incendios a menudo exige límites de humo más estrictos que un espacio comercial general, porque la evacuación de los ocupantes depende de rutas de salida despejadas. Los compradores que comparen las clasificaciones de resistencia al fuego para la protección de paredes en distintas regiones deben tratar cada columna de la tabla como un idioma diferente, y no como una traducción. La misma lógica se aplica cuando un equipo de proyecto revisa las clasificaciones de resistencia al fuego para la protección de paredes en un despliegue en varios países.

Explicación de la norma ASTM E84 Clase A

Cómo funciona la prueba del túnel de Steiner

La prueba del túnel de Steiner coloca una muestra en un horno horizontal. La muestra mide aproximadamente 24 pulgadas de ancho por 24 pies de largo y se monta invertida como el techo del túnel. Un sistema de tiro regulado mueve el aire y los productos de combustión a través de la cámara a una velocidad controlada.

El procedimiento sigue una secuencia fija:

1. Acondicionar y montar la muestra en la tapa extraíble del túnel.

2. Encender los quemadores de metano, los cuales proyectan una llama dosificada hacia arriba contra la superficie de la muestra.

3. Monitorear la propagación de la llama a través de las mirillas a lo largo de un lado del horno durante la duración de la prueba de 10 minutos.

4. Medir el humo con un fotómetro orientado verticalmente que registra la opacidad de la luz.

5. Calcular el índice de propagación de la llama (FSI) y el índice de desarrollo de humo (SDI) a partir de los datos registrados.

Ambos índices utilizan una escala arbitraria. El tablero de fibrocemento obtiene una calificación de 0 y la madera de roble rojo obtiene una calificación de 100.

Lo que la Clase A mide y no mide

La Clase A requiere un FSI de 25 o menos y un SDI de 450 o menos. Estos umbrales describen el comportamiento de combustión superficial bajo un conjunto específico de condiciones de prueba. Un índice bajo de propagación de llama significa que el frente de la llama viaja lentamente por la superficie de la muestra. Un índice de desarrollo de humo aceptable significa que el material no oscurece la luz más allá del límite.

La Clase A no significa que el material no sea combustible. La prueba mide las características de la superficie, no la liberación total de calor ni la inflamabilidad. Un producto puede obtener la Clase A y aun así arder bajo una exposición prolongada al fuego.

La Clase A tampoco es equivalente a EN 13501-1 A1 o A2. Esas euroclases indican no combustibilidad o combustibilidad limitada, verificadas mediante diferentes pruebas de reacción al fuego. Los especificadores deben tratar ambas clasificaciones como declaraciones separadas.

Descripción general de la clasificación GB 8624

Métodos de prueba y niveles de clasificación

GB 8624 es la norma de reacción al fuego de China para materiales de construcción. Se basa en varios métodos de prueba en lugar de en un solo aparato. Cada método alimenta una parte diferente de la calificación final.

La versión actual GB 8624-2012 clasifica los materiales en cuatro niveles principales: A, B1, B2 y B3. El nivel A indica un material no combustible. B1 indica un material ignífugo, B2 uno combustible y B3 uno inflamable. La versión anterior GB 8624-2006 utilizaba siete niveles, desde A1 y A2 hasta B, C, D, E y F.

Lo que GB 8624 abarca más allá de la combustión superficial

GB 8624 va más allá de una prueba de combustión superficial. Incorpora la producción de humo y las gotas inflamadas en la clasificación principal. EN 13501-1 maneja estos aspectos como subclasificaciones separadas en su lugar.

• Los materiales para pisos llevan sus propias designaciones, como A1fl, A2fl y Bfl.

• El aislamiento térmico de tuberías cuenta con un sistema de clasificación independiente.

• La producción de humo y las gotas inflamadas reciben una evaluación suplementaria.

Un resultado GB 8624 B1 se suele describir como aproximadamente comparable a EN 13501-1 B-s1,d0 y ASTM E84 Clase A. Dicha comparación es imprecisa. La equivalencia exacta depende de los resultados específicos de la prueba y de la composición del material. La propia ASTM E84 Clase A significa un índice de propagación de llama de 25 o menos, una métrica superficial que GB 8624 no refleja directamente. Para el revestimiento de paredes según los códigos contra incendios en China, B1 o A2 es el objetivo típico.Panel de pared para hospitaleslos requisitos de clasificación de resistencia al fuego suelen inclinarse hacia el extremo más estricto, debido a que el control de humo importa para la evacuación de pacientes.

Sistema Euroclase EN 13501

La escala Euroclase de A1 a F

EN 13501-1 clasifica los productos de construcción en siete niveles principales. A1 se sitúa en la parte superior y F en la inferior. La norma también separa los pisos y el aislamiento lineal de tuberías en sus propias escalas, como A1fl hasta Ffl y A1L hasta FL.

La clase A1 indica un material completamente no combustible, como el hormigón o la lana mineral. La clase B marca un producto combustible con una contribución muy limitada al fuego. Este es el objetivo común para los revestimientos de paredes europeos.

Subclasificaciones de Humo y Gotas

La letra principal cuenta solo una parte de la historia. Dos sufijos añaden detalles fundamentales. La producción de humo utiliza s1, s2 y s3, donde s1 significa poco humo y s3 significa humo denso. Las gotas inflamadas utilizan d0, d1 y d2, donde d0 significa ninguna y d2 significa goteo significativo.

La clase general se muestra mediante el sistema de letras, el humo se indica mediante s1, s2 o s3 (del mejor al peor), y las gotas incandescentes se indican mediante d0, d1 y d2.

Una designación completa como B-s1,d0 describe un producto con una contribución muy limitada al fuego, poco humo y sin gotas inflamadas. Los productos de Clase E no conllevan ningún requisito de humo, y los pisos no conllevan ningún requisito de gotas. Los especificadores siempre deben confirmar la designación completa, no solo la letra principal.

Por qué las clasificaciones no se pueden intercambiar

Diferentes Métodos de Prueba, Diferentes Métricas

ASTM E84 mide las características de combustión superficial dentro de un túnel Steiner de 25 pies. Una muestra se monta como el techo del túnel y quemadores de metano encienden la superficie. Los técnicos registran la propagación de la llama y la opacidad del humo durante un período de 10 minutos. El resultado es un índice de propagación de llama y un índice de desarrollo de humo. ASTM E84 Clase A significa un índice de propagación de llama de 25 o menos y un índice de desarrollo de humo de 450 o menos.

EN 13501-1 y GB 8624 utilizan diferentes pruebas de reacción al fuego. EN 13501-1 se basa en EN 13823, la prueba de objeto único ardiendo, e informa una clasificación completa como B-s1,d0. La "s1" marca la clase de humo y la "d0" marca la clase de gotas. GB 8624 combina varios métodos, incluida una prueba de llama pequeña y una prueba de objeto único ardiendo. Estos aparatos exponen las muestras a diferentes fuentes de calor, orientaciones y duraciones. Por lo tanto, un índice de propagación de llama de 25 según ASTM E84 no dice nada sobre el rendimiento bajo EN 13823.

Consecuencias en el mundo real de la sustitución

La sustitución directa puede provocar inspecciones fallidas, envíos rechazados o instalaciones inseguras. Un proveedor puede presentar un informe ASTM E84 Clase A para un proyecto que requiere EN 13501-1 Clase B. El documento parece creíble, pero no cumple con el código de incendios local para revestimientos de paredes.

Sustituir un informe GB 8624 B1 o ASTM E84 Clase A por una clasificación EN 13501-1 no es legalmente equivalente según la legislación de la UE. Debido a que el Reglamento de Productos de Construcción de la UE exige pruebas EN 13501-1 realizadas por un Organismo Notificado de la UE, aceptar un informe de fuera de la UE significa que el producto no se puede comercializar legalmente en el mercado de la UE para uso en la construcción, y el proyecto no superará la inspección de control de edificios.

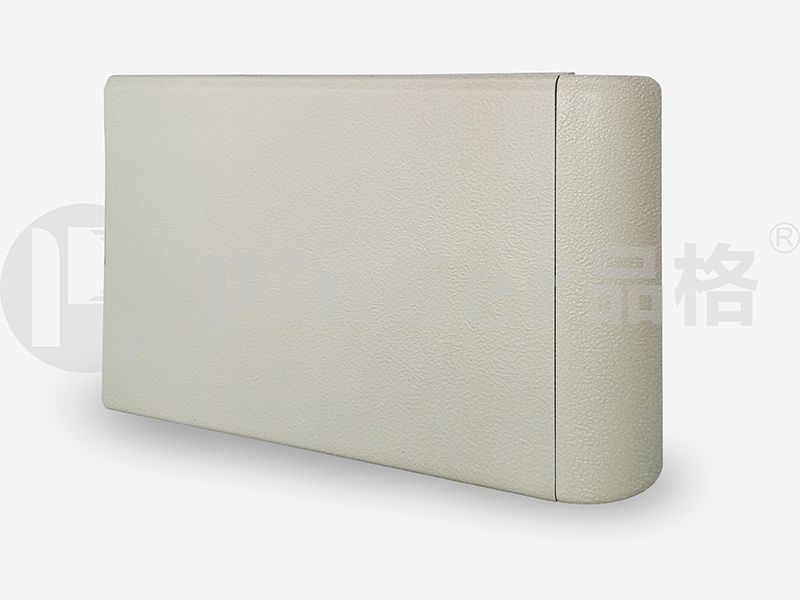

Las tablas de equivalencia no pueden responder si un producto es legal en un edificio determinado. Esa es una cuestión de normativa, no de ensayos.Panel de pared para hospitalesLos requisitos de clasificación contra incendios a menudo exigen límites de humo más estrictos que los espacios comerciales generales, porque la evacuación de los pacientes depende de rutas de salida despejadas. Un certificado que cite múltiples marcos uno al lado del otro puede implicar falsamente un consenso que los ensayos subyacentes no respaldan.

Cómo elegir las clasificaciones de protección contra incendios adecuadas para la protección de paredes

Adaptación de la clasificación a su mercado y normativa

La ubicación del proyecto determina la norma aplicable. Un especificador debe seguir una secuencia clara.

• Identifique la jurisdicción del proyecto y el código de edificación vigente.

• Consulte las enmiendas locales, que pueden ser más estrictas que los modelos nacionales.

• Confirme la norma, clase y subclasificación requeridas con la Autoridad Competente (AHJ).

• Adapte la clasificación del producto al tipo de ocupación y a la altura del edificio.

La AHJ tiene la autoridad final. Puede tratarse de un funcionario de la construcción local, un jefe de bomberos o una agencia estatal. La AHJ evalúa el tipo de ocupación, los requisitos de seguridad contra incendios y de vida, el alcance de la renovación y los detalles de la instalación. El cumplimiento proviene de la aprobación de la AHJ, no solo de las declaraciones del producto. El tamaño y la altura del edificio, el tipo de ocupación, la presencia de rociadores y el tipo de construcción determinan qué conjuntos con resistencia al fuego se requieren y dónde.Panel de pared para hospitalesLos requisitos de clasificación contra incendios ilustran este punto. Las ocupaciones sanitarias albergan a pacientes que no pueden autoevacuarse, por lo que los límites de humo y el rendimiento de las gotas importan más que en un almacén. Un producto de revestimiento de paredes que cumple con un código comercial general aún puede no superar una revisión hospitalaria. Por lo tanto, los requisitos del código de incendios para el revestimiento de paredes comienzan con la ocupación, no con el producto.

Proyectos en múltiples mercados y ensayos independientes

Los proyectos en múltiples mercados suelen requerir ensayos independientes para cada norma. A1, Clase A y Clase 0 no son términos intercambiables. Cada uno proviene de un método de ensayo diferente. EN 13501-1 A1 y GB 8624 A1 indican incombustibilidad, mientras que ASTM E84 Clase A mide la propagación superficial de la llama. ASTM E119 mide la resistencia al fuego de un conjunto a lo largo del tiempo, que es otra propiedad diferente.

Un proveedor no puede convertir un informe en otro. Un proyecto que abarque los Estados Unidos, Europa y China necesita datos de ensayos para ASTM E84, EN 13501-1 y GB 8624 por separado. Un proveedor con experiencia en múltiples mercados, como Guangzhou Pinger, puede simplificar este proceso. Dicho proveedor mantiene informes para cada sistema y comprende cómo difieren las clasificaciones contra incendios para la protección de paredes entre jurisdicciones. Esto reduce el riesgo de un envío rechazado o una inspección fallida. Los especificadores deben solicitar la clasificación completa, incluidos los sufijos de humo y gotas, y confirmar que cada informe coincide con la norma nombrada en el código local.

Verificación de informes de proveedores y prevención de errores

Una lista de verificación para la documentación de pruebas de fuego

La afirmación de un proveedor vale poco sin documentación. Los especificadores deben seguir una secuencia de verificación antes de aprobar cualquier producto de protección de paredes.

1. Confirme la norma requerida para la ubicación y ocupación del proyecto.

2. Solicite el informe de prueba completo, no solo un resumen de certificación.

3. Verifique que el laboratorio cuente con acreditación para ese método de prueba específico.

4. Compruebe que la clasificación del producto coincida con los requisitos del código de construcción.

5. Confirme los grosores de instalación y las especificaciones de las juntas con respecto al informe.

Una pared instalada con paneles de 50 mm frente a un informe de prueba de paneles de 100 mm no cumple con los requisitos de la autoridad. Los paneles más gruesos no aumentan automáticamente la clasificación de un ensamblaje. El ensamblaje probado determina la clasificación que recibe.

La verificación comienza con una revisión minuciosa de la marca de certificación física. Esta etiqueta indeleble especifica la clasificación exacta en minutos. Una discrepancia de incluso 30 minutos en comparación con el requisito del proyecto invalida inmediatamente toda la separación contra incendios.

Errores comunes de especificación y adquisición

Varios errores se repiten con frecuencia en los proyectos de protección de paredes. Aceptar calificaciones autodeclaradas encabeza la lista. Un panel llamado "ignífugo" (fire-rated) puede tener solo una clasificación de reacción al fuego, no una clasificación de resistencia al fuego. Un panel para sala blanca puede recibir un grado de reacción al fuego sin ninguna clasificación de resistencia al fuego.

Asumir la equivalencia entre normas crea otro problema frecuente. Un informe ASTM E84 Class A que muestre un índice de propagación de llamas de 25 o menos no satisface un proyecto que requiera EN 13501-1 Class B. Estos sistemas miden propiedades diferentes bajo condiciones distintas.

Ignorar las subclasificaciones de humo y gotas conduce a inspecciones fallidas. Los requisitos de clasificación contra incendios para paneles de paredes de hospitales a menudo exigen límites de humo más estrictos que los espacios comerciales generales. Un producto que cumpla con los mínimos del código contra incendios para revestimientos de paredes aún puede fallar en una revisión del sector salud. Resuelva los conflictos en los documentos antes de la inspección de la autoridad, no después.

ASTM E84 Class A, EN 13501 y GB 8624 son sistemas específicos de cada región. No se pueden comparar ni sustituir directamente. Para las clasificaciones de protección contra incendios en paredes (Fire Ratings for Wall Protection), confirme la norma requerida, solicite informes de prueba completos, verifique la acreditación del laboratorio y ajuste la clasificación del producto al código de construcción. Un proveedor multimercado como Guangzhou Pinger simplifica el cumplimiento normativo y reduce el riesgo.

Preguntas frecuentes

¿Qué significa realmente ASTM E84 Class A?

Class A significa un índice de propagación de llamas de 25 o menos y un índice de desarrollo de humo de 450 o menos. Mide la combustión superficial, no la incombustibilidad.

¿Es EN 13501-1 Class B lo mismo que ASTM E84 Class A?

No. EN 13501-1 Class B utiliza diferentes pruebas de reacción al fuego e incluye subclasificaciones de humo y gotas. Las dos calificaciones no son intercambiables.

¿En qué se diferencian los requisitos de resistencia al fuego de los paneles de pared para hospitales de los de los proyectos comerciales generales?

Los hospitales exigen límites de humo más estrictos porque los pacientes no pueden autoevacuarse. Un producto que cumple con los mínimos de revestimiento de paredes según el código contra incendios aún puede no superar una revisión sanitaria. Confirme siempre las clasificaciones de resistencia al fuego para la protección de paredes según el tipo de ocupación.
