Altura y cumplimiento normativo de los pasamanos de hospitales: ADA, EN y normas globales

Pasamanos de hospital Los requisitos de altura comienzan con las de 34 a 38 pulgadas (865 a 965 mm) de la ADA, medidas desde la superficie de apoyo hasta la parte superior de la superficie de agarre. La norma EN ISO 21542 recomienda 900 mm. Los estándares globales se encuentran dentro de rangos similares. El cumplimiento es un requisito legal y de seguridad para el paciente, no una preferencia de diseño. En 2019, se presentaron más de 11.000 demandas basadas en la ADA por diversos motivos, lo que cuadruplica la tasa de siete años antes. Las infracciones conllevan multas y daños a la reputación. Este artículo detalla las reglas de altura, espacio libre e instalación de cada norma.

Puntos clave

• La ADA exige pasamanos a una altura de 34 a 38 pulgadas, mientras que la norma EN ISO 21542 recomienda 900 mm.

• Mida siempre desde el piso terminado o la superficie de apoyo hasta la parte superior de la empuñadura.

• Verifique la altura del pasamanos después de la instalación para garantizar el cumplimiento y la seguridad.

•

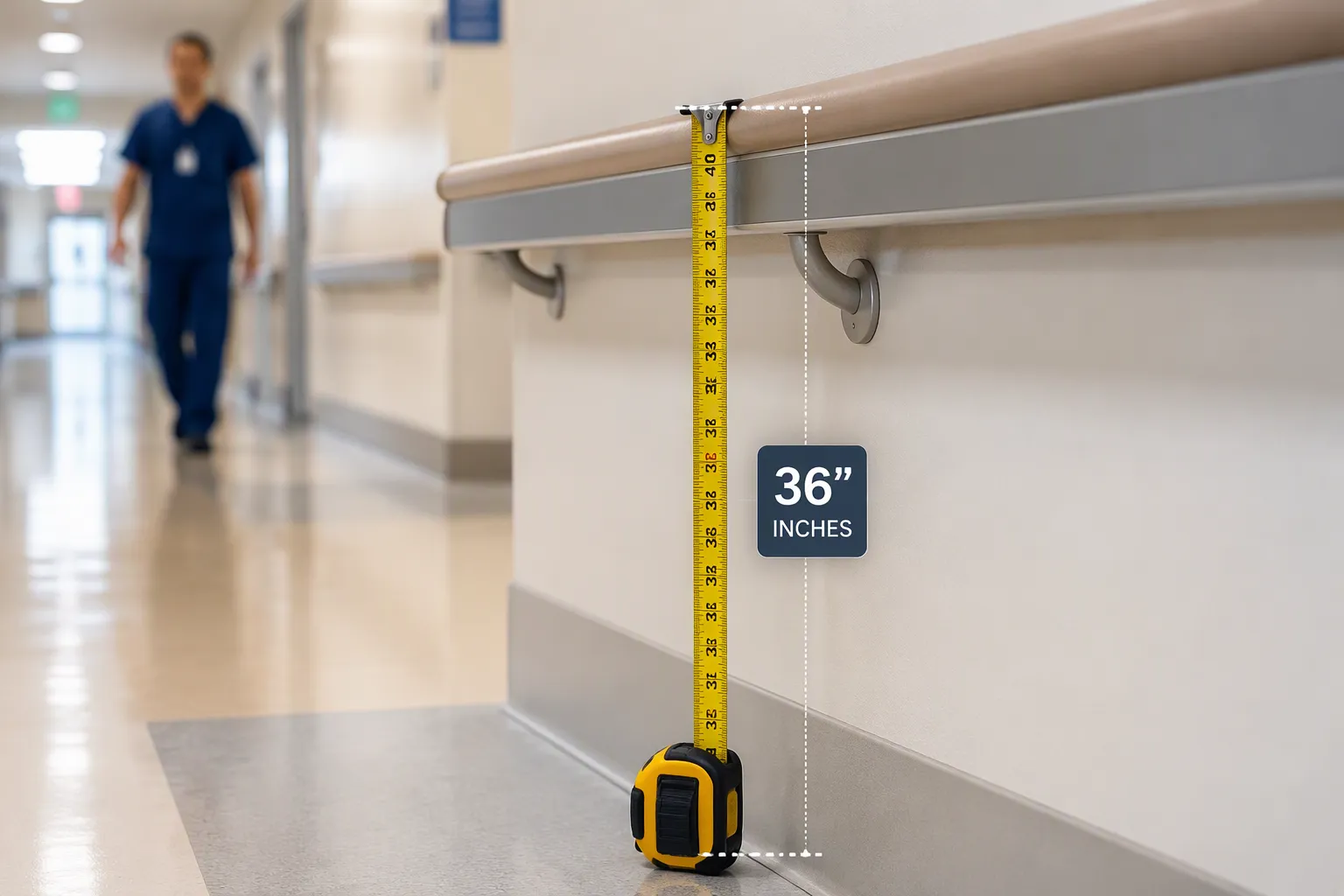

Altura del pasamanos de hospital: El estándar

Rango de altura de la ADA

La regla de altura de pasamanos de la ADA de 34 a 38 pulgadas establece la referencia para los pasillos de hospitales, habitaciones de pacientes y pozos de escaleras en los Estados Unidos. Ese rango se mide verticalmente desde la superficie para caminar, el borde del escalón o la superficie de la rampa hasta la parte superior de la superficie de agarre. El rango se aplica a rampas con una pendiente superior a 1:20, y el riel debe mantener una altura constante en todo su recorrido, incluidas las transiciones entre rampas, escaleras y descansillos.

El Código Internacional de la Construcción adopta el mismo rango de 34 a 38 pulgadas, por lo que un pasamanos de hospital que cumple con un código generalmente cumple con el otro en cuanto a altura. Los dos documentos divergen en otros aspectos. El IBC exige protectores a 42 pulgadas, y una escalera o rampa equipada con un protector de 42 pulgadas necesita un pasamanos secundario a la altura adecuada. La ADA añade requisitos de facilidad de agarre, superficie de agarre continua y extensión además de la regla de altura. Considere la altura como el punto de partida, no como toda la especificación.

Rangos de altura globales y de la norma EN

La norma EN ISO 21542 recomienda 900 mm hasta la parte superior de la superficie de agarre, una cifra única en lugar de un rango. Las normas EN relacionadas, incluidas la EN 179 y la EN 180 para herrajes de salidas de emergencia, se sitúan junto a ella en el marco europeo. La cifra de 900 mm se sitúa cómodamente dentro de la banda de la ADA, lo que explica por qué muchos proyectos internacionales convergen en normas similares para pasamanos de pasillos.

Otras regiones siguen el mismo patrón. La norma australiana AS 1428.1 establece un rango de 865 mm mínimo a 1000 mm máximo por encima del piso, medido hasta la parte superior de la superficie de agarre. La norma británica BS 8300 especifica 900 mm por encima del piso para pasillos y rampas. La norma china GB 50763 también aborda la altura de los pasamanos, y la comparación detallada pertenece a la sección de estándares globales más adelante en este artículo. Por ahora, observe el patrón: la mayoría de los códigos nacionales se agrupan alrededor de los 900 mm, y la banda de la ADA abarca esa cifra desde ambos lados.

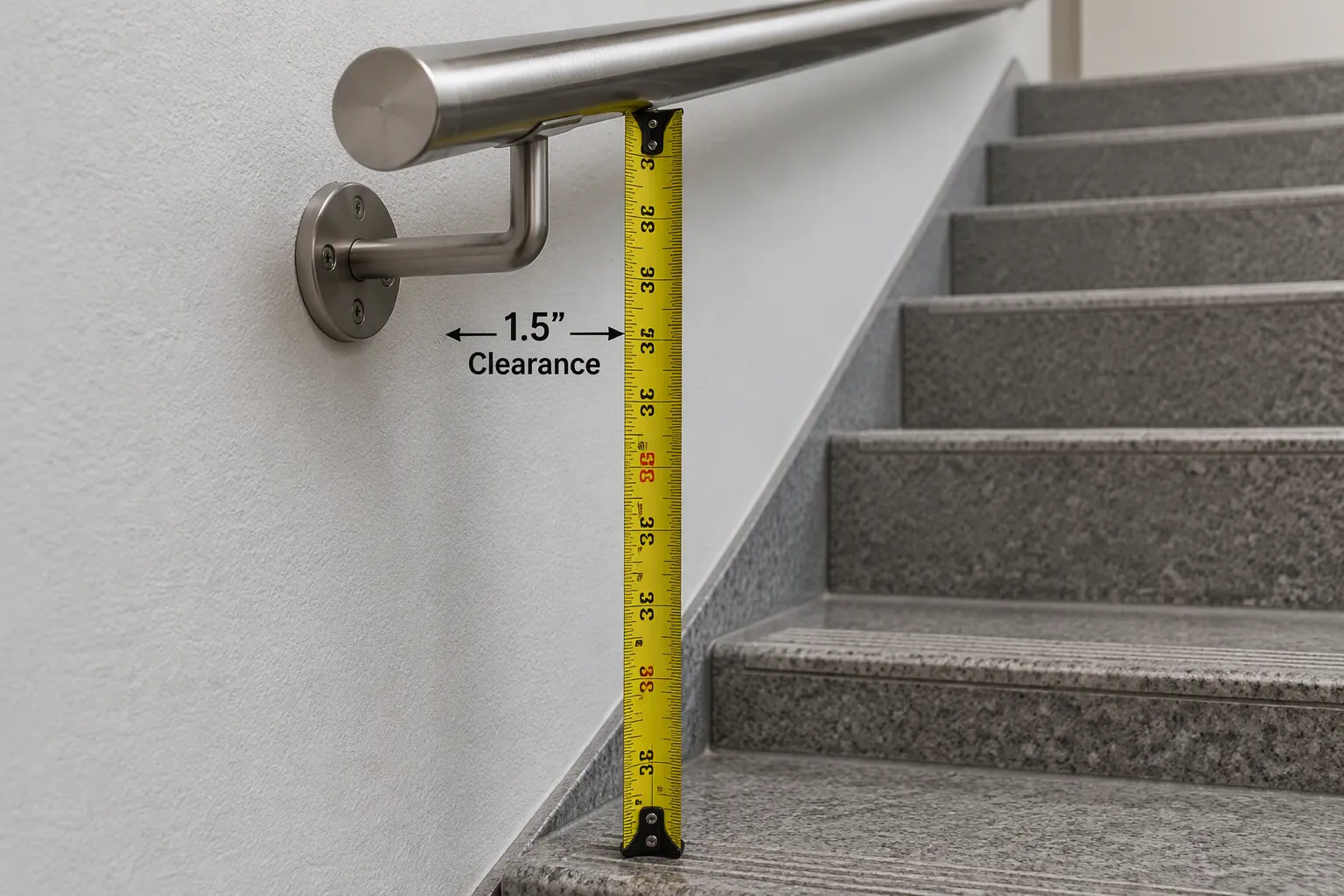

Requisitos de altura de los pasamanos de la ADA



Puntos de referencia de medición

La altura de la ADA se mide verticalmente hasta la parte superior de la superficie de agarre, nunca hasta el centro del riel, la parte inferior o el soporte de montaje. El punto de referencia cambia según el tipo de superficie. En un pasillo plano, se mide desde la superficie para caminar. En las escaleras, se mide desde el borde del escalón. En las rampas, se mide desde la superficie de la rampa.

La parte superior de las superficies de agarre de los pasamanos debe estar a un mínimo de 34 pulgadas (865 mm) y un máximo de 38 pulgadas (965 mm) verticalmente por encima de las superficies para caminar, los bordes de los escalones y las superficies de las rampas. Los pasamanos deben estar a una altura constante por encima de las superficies para caminar, los bordes de los escalones y las superficies de las rampas.

Tipo de superficie	Punto de referencia vertical	Rango de altura permitido
Superficie para caminar	Superficie para caminar	34 a 38 pulgadas por encima de la superficie
Escaleras	Borde del escalón	34 a 38 pulgadas por encima del borde
Rampas	Superficie de la rampa	De 34 a 38 pulgadas por encima de la superficie de la rampa

La misma lógica rige la altura de montaje de los pasamanos en proyectos de residencias de ancianos, porque los centros de atención a largo plazo están sujetos a las normas de la ADA para rutas accesibles. Una excepción es importante: los pasamanos de las cabinas de ascensores y plataformas elevadoras están exentos de las reglas de la ADA sobre pasamanos en superficies para caminar. No aplique la franja de 34 a 38 pulgadas a esos accesorios.

Holgura, diámetro y continuidad

La altura por sí sola no superará la inspección. La ADA también regula el espacio alrededor del riel, la forma del agarre y la distancia que recorre la superficie de agarre. Mantenga al menos 1 1/2 pulgadas (38 mm) entre la superficie de agarre y cualquier pared o superficie adyacente, según la norma ADA 505.5. Esta holgura protege los nudillos y da a los pacientes espacio para envolver completamente sus dedos alrededor del riel.

Las dimensiones del agarre siguen límites fijos:

• Sección transversal circular: diámetro exterior entre 1 1/4 y 2 pulgadas (32-51 mm)

• Sección transversal no circular: perímetro entre 4 y 6 1/4 pulgadas (100-160 mm), con una dimensión máxima de sección transversal de 2 1/4 pulgadas (57 mm)

• Perímetro superior a 6 1/4 pulgadas: se requiere un hueco para los dedos que se pueda agarrar en ambos lados

La continuidad es el tercer pilar. La superficie de agarre debe recorrer toda la longitud de cada tramo de escalera o rampa sin obstrucciones en la parte superior o en los laterales, según la norma ADA 505.6. La parte inferior puede permanecer obstruida durante no más del 20 por ciento de la longitud. Los rieles deben extenderse más allá de los tramos de escalera y las rampas, con estrechas excepciones para giros interiores en escaleras de tramos compensados, rampas de pasillos y configuraciones en las que una extensión crearía un peligro. Las superficies deben estar libres de elementos afilados o abrasivos, tener bordes redondeados y permanecer fijas para que el riel no pueda girar dentro de sus accesorios. Compruebe los tres pilares juntos y su especificación de altura de pasamanos para hospitales resistirá la revisión.

Normas EN para pasamanos de hospitales

EN ISO 21542 y la recomendación de 900 mm

EN ISO 21542 recomienda 900 mm desde el suelo hasta la parte superior de la superficie de agarre. Esa única cifra se encuentra dentro de la franja de la ADA de 865-965 mm, por lo que un riel construido según la recomendación europea cumple con el rango americano en cuanto a altura. La norma establece los 900 mm como una recomendación con aproximadamente ±50 mm de tolerancia en la práctica, lo que da a los diseñadores margen para adaptar el riel a la construcción de la pared y a la población de pacientes sin salir de la zona de conformidad.

Debe tratar la tolerancia como un margen de diseño, no como un objetivo. Apunte a los 900 mm en el plano y, a continuación, confirme la altura instalada una vez aplicados los acabados de las paredes. Las normas EN relacionadas, incluidas EN 179 y EN 180 para herrajes de salidas de emergencia, se sitúan junto a EN ISO 21542 en el marco europeo y regulan los herrajes del lado de las puertas con los que los pasamanos suelen interactuar.

EN frente a ADA: diferencias clave

Los dos sistemas difieren más en la forma que en el fondo. La ADA establece un rango estricto de 34 a 38 pulgadas sin tolerancia más allá de la propia franja, y superpone reglas de capacidad de agarre, holgura y continuidad. EN ISO 21542 encabeza con una única altura recomendada y un contexto de tolerancia, lo que se adapta a proyectos que desean un solo número para especificar y verificar.

El lugar donde cada uno encaja mejor depende de su jurisdicción y de su vía de adquisición. La ADA le ofrece una prueba de apto/no apto defendible para trabajos de atención médica en EE. UU. La norma EN le ofrece una línea de especificación más limpia para proyectos europeos e internacionales. Ningún enfoque es más estricto solo en cuanto a la altura. En cuanto a la configuración, EN ISO 21542 exige pasamanos en ambos lados de las rutas accesibles, y un pasamanos doble en un pasillo de hospital suele seguir esa lógica para atender a pacientes ambulantes a diferentes alturas. Compruebe el código local antes de fijar la distribución.

Comparativa de normas globales de pasamanos

AS 1428.1, BS 8300 y GB 50763

La norma australiana AS 1428.1 establece un rango de altura de 865 mm como mínimo a 1000 mm como máximo, medido desde el suelo hasta la parte superior de la superficie de agarre. Esa franja se abre más que el rango de la ADA en el extremo superior, lo que da a los diseñadores margen para la construcción de la pared y las diferencias en la población de pacientes. La norma británica BS 8300 especifica 900 mm por encima del suelo para pasillos y rampas, una cifra única que se alinea estrechamente con la recomendación de EN ISO 21542. La norma china GB 50763 también regula la altura de los pasamanos, y sus disposiciones siguen el mismo patrón general que se observa en todos los códigos nacionales.

Estas cifras son importantes para las adquisiciones. Un riel obtenido para un proyecto australiano puede situarse a 950 mm y seguir cumpliendo a nivel local, pero no superar una revisión de la ADA en el mismo pasillo. Confirme el código aplicable antes de aprobar un plano de taller. Las normas de pasamanos de pasillo que especifique deben coincidir con la jurisdicción de instalación, no con la jurisdicción de fabricación.

Tabla comparativa entre normas

La siguiente tabla consolida el rango de altura, la referencia de medición y la posición de tolerancia para cada norma cubierta en este artículo. Úsela como referencia rápida durante la revisión de especificaciones.

Verifique cada fila con respecto a la edición actual de la norma antes de la aprobación final. Los proyectos de altura de montaje de pasamanos para residencias de ancianos merecen la misma comprobación, ya que los centros de atención a largo plazo a menudo están sujetos a las normas ADA en EE. UU. Considere las cifras de altura de pasamanos para hospitales aquí presentadas como un punto de partida para la verificación, no como un sustituto del texto de la norma.

Medición de la altura de pasamanos para hospitales

Suelo acabado y superficie de tránsito

Comience cada medición desde el nivel del suelo acabado, no desde la losa estructural. El pavimento, el contrapiso y las baldosas añaden un grosor que desplaza el pasamanos con respecto a la superficie sobre la que realmente caminan los pacientes. Un pasamanos instalado a 36 pulgadas por encima de la losa puede quedar por debajo del franja de la ADA una vez que se coloca el suelo acabado. Confirme el espesor del suelo antes de aprobar las alturas de los soportes.

En escaleras y rampas, el punto de referencia cambia. Mida verticalmente desde la huella de la escalera o la superficie de la rampa hasta la parte superior de la superficie de agarre, según las normas ADA. La altura debe mantenerse constante a lo largo de todo el tramo. Para la verificación de la altura de pasamanos para hospitales, registre el punto de referencia en su hoja de inspección para que el instalador y el inspector midan de la misma manera.

Comprobaciones de soportes y esquinas

La colocación de los soportes causa más inspecciones no superadas que el propio pasamanos. Espacie los soportes de manera uniforme y fíjelos para que el pasamanos no pueda girar dentro de sus acoplamientos. Compruebe que cada soporte mantenga la superficie de agarre a la altura especificada a lo largo de todo el tramo, incluidos los extremos.

Las transiciones en las esquinas merecen una revisión independiente. La superficie de agarre debe continuar a través de los giros sin interrupciones a lo largo de la parte superior y los lados. Inspeccione las esquinas interiores y exteriores en busca de huecos, acoplamientos expuestos y saltos de altura. Recorra el pasillo con un nivel y una cinta métrica, y marque cada punto donde el pasamanos se desvíe de la franja. Detecte estos problemas antes de la lista de pendientes para que la reparación siga siendo económica.

Pasamanos para hospitales individuales frente a dobles

Cuándo se requieren pasamanos dobles

Las normas ADA exigen pasamanos a ambos lados de la mayoría de escaleras y rampas, por lo que un solo pasamanos rara vez cumple la normativa en esos elementos. La EN ISO 21542 sigue la misma lógica para rutas accesibles. Un pasillo de hospital con doble pasamanos a menudo atiende a pacientes con diferentes niveles de movilidad, y muchos diseñadores del sector sanitario especifican dos pasamanos incluso cuando la norma permite uno.

Consulte la normativa local antes de fijar la distribución. Los pasillos en las zonas de atención a pacientes pueden tener requisitos más estrictos que los espacios de circulación general. Documente la cláusula reguladora en sus planos y luego confírmela durante la inspección.

Superposición de alturas para pacientes

La superposición de alturas coloca un segundo pasamanos por debajo del principal. El pasamanos superior sirve para adultos y pacientes ambulantes, y el inferior para niños y pacientes de menor estatura. Ambos pasamanos deben quedar dentro de la franja reglamentaria cuando la norma se aplique a cada uno. Para la verificación de la altura de pasamanos para hospitales, mida cada pasamanos por separado desde el suelo acabado hasta la parte superior de su superficie de agarre.

Tenga en cuenta las reglas de espacio libre para el pasamanos inferior. Necesita la misma separación de 1 1/2 pulgadas respecto a la pared y el mismo perfil de agarre que el pasamanos superior. Los pasamanos superpuestos también necesitan un espaciado entre soportes que mantenga ambos rígidos. Recorra el pasillo con una cinta métrica tras la instalación y registre ambas alturas en su hoja de inspección.

Elección de pasamanos para hospitales conformes a la normativa

Material y durabilidad

La elección del material condiciona la durabilidad y el control de infecciones en los entornos sanitarios. El acero inoxidable y el aluminio con revestimiento en polvo resisten la corrosión y se limpian fácilmente, lo que respalda los protocolos de higiene en plantas con mucho tránsito. El revestimiento en polvo también reduce la conductividad térmica, de modo que los pasamanos se mantienen cómodos al tacto en condiciones de frío o calor. Los pasamanos de vinilo suelen recubrir un núcleo de aluminio con soportes de acero. La cubierta de vinilo no es conductora, es resistente a los impactos y está disponible en varios colores y acabados de imitación de madera. Las unidades de salud mental necesitan retenedores firmes de aluminio resistentes a ligaduras con un montaje de una sola pieza y sin huecos.

Inspeccione los rieles de forma rutinaria para detectar desgaste, daños o aflojamiento, y límpielos con desinfectantes adecuados. Los recubrimientos protectores en los rieles metálicos ralentizan la corrosión y prolongan la vida útil.

Integración de la protección de paredes

Los pasamanos trabajan al máximo cuando cumplen además la función de protección de paredes. Un perfil más ancho actúa como parachoques contra carros, camas y camillas, lo que preserva el acabado de la pared detrás del riel. Mantenga la altura de montaje ADA de 34 a 38 pulgadas sobre el suelo terminado y un espacio libre de la pared de al menos 1,5 pulgadas para un agarre seguro. Confirme la separación de los soportes y la capacidad de carga con la documentación estructural del fabricante.

Los sistemas de pasamanos y protección de paredes de PingerPanel combinan rieles con rieles de impacto y protectores de esquinas para una cobertura completa. El montaje Quick Lock instala los rieles en áreas ocupadas sin necesidad de taladrar el retenedor, y medio giro del soporte libera el riel para pintar o reparar. Confirme la especificación de altura de pasamanos de hospital (Hospital Handrail Height) con estos perfiles integrados antes de realizar el pedido.

Verificación de un fabricante de pasamanos para hospitales

Documentación y certificación

Solicite la documentación antes de aprobar una orden de compra. Un fabricante de confianza suministra muestras de material para la revisión de PMC y certificados de prueba de fábrica para grados de acero inoxidable como IS 6912 SS304 y SS316. Solicite declaraciones de cumplimiento estructural según IS 875 Parte 2, certificados de vidrio según IS 2553 Parte 1 cuando se especifique relleno de vidrio, y la confirmación de altura del Código Nacional de Edificación para su presentación ante la PMC. Estos documentos le permiten rastrear el riel hasta su material de origen.

Confirme que el alcance acordado indique cada prueba, cálculo y registro de inspección antes de la liberación del pedido. Las pruebas independientes y los informes de respaldo solo se proporcionan si los especifica y acuerda en el pedido. Ponga ese alcance por escrito para cerrar la brecha entre una afirmación de ventas y una especificación verificable.

Prueba de muestras y soporte

El soporte de instalación diferencia a un proveedor de un socio. Busque fabricación basada en planos, planos de taller aprobados por consultores y declaraciones escritas sobre el método de instalación. Una visita técnica al sitio para mediciones y especificaciones detecta a tiempo los problemas dimensionales. La entrega por fases programada según los hitos del contratista mantiene los trabajos de los pasillos según lo previsto, y los planos as-built respaldan las entregas de certificados de ocupación sanitaria.

Un fabricante de confianza también repasa la secuencia en obra con usted:

1. Inspeccione el tramo as-built del pasillo, rampa o plataforma en comparación con el plano de taller antes de fijar; confirme el estado del sustrato y las distancias a los bordes.

2. Coloque soportes, postes o abrazaderas de vidrio en los centros aprobados y aplique a los anclajes el par de apriete especificado.

3. Ajuste secciones continuas de riel con accesorios de transición alineados en giros, pendientes de rampas y descansos; confirme la continuidad del agarre y los retornos de los extremos.

4. Coordine con los gremios colindantes donde el pasamanos se encuentre con la barandilla de vidrio, el riel parachoques o el suelo.

5. Limpieza final y retirada de la protección antes de la inspección de la PMC y la entrega.

ADA establece entre 34 y 38 pulgadas; EN ISO 21542 recomienda 900 mm; los códigos globales se sitúan en valores similares.

El cumplimiento depende de medir desde la superficie de transito o el suelo terminado, colocar los soportes correctamente y verificar las especificaciones del producto. Utilice la tabla comparativa y la lista de verificación del fabricante como herramientas de compra. Confirme de nuevo la altura del pasamanos del hospital después de la instalación y, a continuación, inspeccione los anclajes, los boceles y los espacios libres antes de la entrega.

Preguntas frecuentes

¿Qué altura debe especificar para un pasamanos de hospital?

Especifique de 34 a 38 pulgadas (865–965 mm) por encima de la superficie de transito para proyectos ADA. Especifique 900 mm para proyectos EN ISO 21542. Confirme el código regulador antes de aprobar los planos de taller.

¿Dónde se mide la altura del pasamanos del hospital en escaleras y rampas?

Mida verticalmente desde el bocel del escalón o la superficie de la rampa hasta la parte superior de la superficie de agarre. En pasillos planos, mida desde el suelo terminado, no desde la losa estructural.

¿Un pasamanos doble cambia la altura requerida?

No. Cada riel debe situarse dentro del rango normativo de forma independiente. Mida los rieles superior e inferior por separado desde el suelo terminado y registre ambas alturas.
